Mesure de débits par organe déprimogène : le Venturi.
L’ installation utilisée en salle de TP est la suivante :

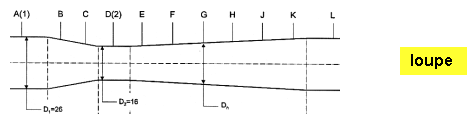

Le tube de Venturi utilisé est équipé de prises de pression (A à L) reliées à des tubes manométriques débouchant à l’ air libre.
Associé à l’ équation de continuité, le théorème de Bernoulli appliqué entre les points A et D permet d’ écrire (en négligeant toute perte de charge) :
avec Q débit-volume de l’
écoulement
et
constante qui ne dépend que
du tube de Venturi.
Page
en construction...
( Un Venturi industriel à découvrir.......)
|
|
|
